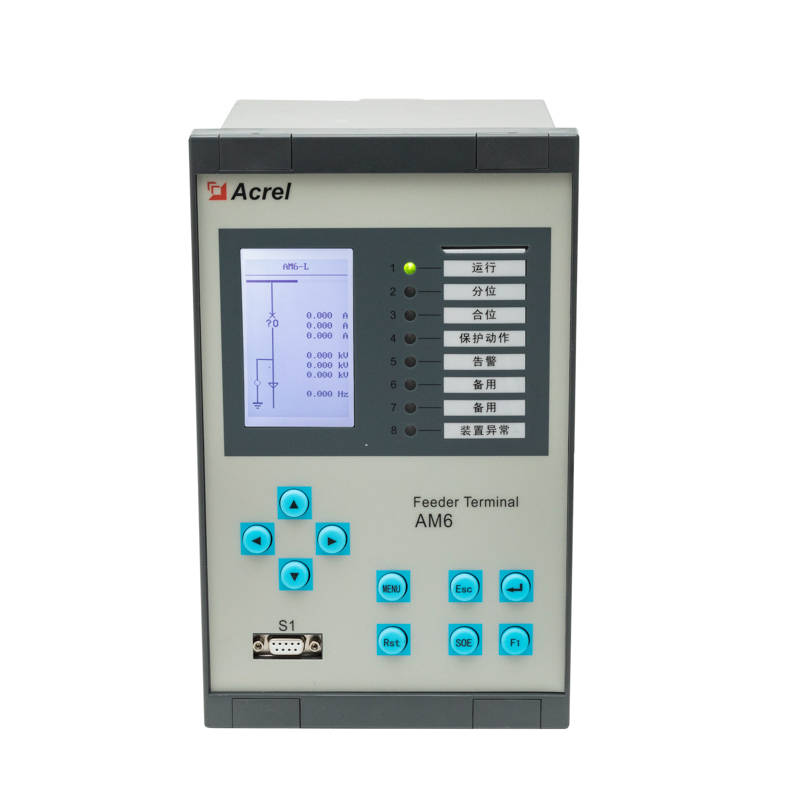

隨著光伏、儲能、風電等新能源發電產業高速發展，作為電力系統關鍵節點的箱變，對安全性、可靠性、智能化的要求持續攀升。為精準匹配新能源場景應用需求，安科瑞電氣股份有限公司重磅推出AM6-PW 箱變保護測控裝置，集保護、控制、測量、通訊于一體，專為新能源升壓箱變量身打造，賦能電力系統安全化、數字化、智能化升級。

一、產品概述

AM6-PW 箱變保護測控裝置搭載高性能硬件平臺，采用主頻 550MHz 處理器與 16 位同步采樣 A/D 轉換器，支持每周波 24 點高速采樣，具備強悍的數據處理能力與毫秒級實時響應能力。裝置深度整合完備的保護邏輯與測控功能，適配光伏、儲能、風電等新能源領域升壓箱變的保護、控制與運維需求。

二、核心功能亮點

1. 全維度保護邏輯，覆蓋全場景安全需求

裝置內置多類型標準化保護算法，涵蓋差動、過流、零序、電壓、非電量等核心保護功能，適配各類運行工況，多方位守護箱變安全：

• 差動保護：支持差動速斷、比率差動、差流越限告警、CT 斷線告警，具備二次 / 三次諧波閉鎖、CT 斷線閉鎖功能，保障保護動作精準可靠；

• 過流保護：配置三段式過流保護，可接入復合電壓 / 方向閉鎖，反時限過流保護遵循 IEC 標準曲線，場景適配性更強；

• 零序保護：兩段式零序過流 + 反時限零序過流保護，可選方向閉鎖，兼容不接地、小電阻接地等多種系統；

• 電壓保護：集成低電壓、過電壓、零序過壓保護，支持 PT 斷線告警與閉鎖，規避電壓異常風險；

• 非電量保護：覆蓋高溫、超溫、瓦斯、壓力釋放、門誤開、溫控器故障等保護邏輯，全面提升設備安全冗余。

2. 豐富接口配置，靈活適配現場接線

裝置預留充足接口資源，可滿足復雜現場的接入與控制需求，兼容性強：

• 模擬量輸入：支持 32 路交流電壓、電流通道，可接入三側電流、零序電流、電壓等信號；

• 開關量 / 輸出：22 路有源開關量輸入，10 路無源繼電器輸出，搭配獨立操作回路，適配 0.25~5A 跳合閘電流；

• 通訊接口：2 路 RS485、3 路以太網、1 路 USB 接口，支持 Modbus-RTU、IEC60870-5-103 等標準規約，輕松接入電力監控系統；

• 模擬量輸出：2 路 4~20mA 直流模擬量輸出，支持自定義變送量配置。

3. 人性化交互設計，運維調試更便捷

• 配備全漢化大屏幕液晶顯示屏，界面清晰直觀，信息一目了然；

• 可視化菜單導航 + 物理按鍵操作，參數設置、數據查看簡單高效；

• 支持 U 盤固件升級、歷史數據導出，方便后期維護與故障溯源分析；

• 配套專用調試分析軟件，計算機端可視化操作，大幅簡化現場調試流程。

4. 高可靠工業級設計，抗干擾能力出眾

• 滿足多項電磁兼容標準，靜電放電、浪涌、電快速瞬變脈沖群抗擾度均達 IV 級；

• 寬溫工作環境（-10℃~+55℃），可適應新能源場站惡劣工況；

• 優異絕緣性能，工頻耐壓 2kV，沖擊電壓 ±5kV，運行穩定耐用。

三、多元應用場景，賦能新能源產業發展

AM6-PW 箱變保護測控裝置應用場景廣泛，可適配：

• 光伏升壓箱變

• 儲能系統箱變

• 風電升壓站

• 分布式能源接入系統

裝置可與Acrel-2000Z 電力監控系統無縫對接，實現遠程監控、數據統計、故障預警、智能運維等功能，全面提升新能源電力系統管理效率。

四、產品結語

AM6-PW 箱變保護測控裝置憑借高性能硬件配置、全維度保護功能、豐富接口拓展、便捷化運維設計，成為新能源升壓箱變保護測控的優選方案。安科瑞電氣將持續深耕電力技術創新，以硬核產品助力構建更安全、高效、智能的現代電力系統。
