最近，光伏成了熱門話題，不管是大型企業還是普通工廠，都紛紛裝上了光伏系統。原本指望靠它省點電費，結果不少地方卻因?yàn)楣β室驍?shù)不達標，每個月被罰好幾千塊錢，老式的電容柜根本頂不住。（光伏只發有功，不補無功；負載吃掉光伏有功，電網側有功驟降，無功需求不變。）

引言

不少人反映：在光伏并網之前，那些用了十幾年的無功補償柜一直穩得很，功率因數常年合格?？梢唤尤牍夥?，儀表上的數值就開始忽高忽低，電容投到滿，也拉不上去。沒辦法，只好硬著頭皮加電容，錢是花了不少，問題卻還是時好時壞。其實根本原因，并不是電容不夠，而是傳統的補償控制器已經跟不上光伏時代的電網邏輯了。

什么是無功補償

無功補償?shù)哪康木褪遣捎猛庵玫碾娏髟囱a(bǔ)償負載運行過程中所消耗的無功功率，提供此電流源的設備成為無功補償設備，常見的補償設備就是并聯電力電容器。以電力電容器為例說明，其簡單的原理就是利用電容器的儲能及輸出無功電流的特點，使電力電容器與系統并聯，通過輸出無功電流來抵消電網中的無功電流，從而達到節能降耗、改善電能質量的目的;所謂無功補償柜就是用來防止電容器、電抗器及一次回路和二次回路的普通的低壓柜，其主要作用是電氣知識課堂做無功補償。

安科瑞解決方案

1、光伏用功率因數控制器

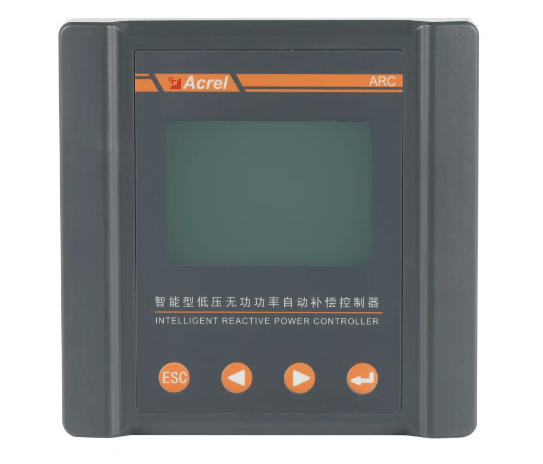

ARC 無功補償控制器采用高性能 MCU 為核心，配以高精度的電量專用芯片，是以無功功率為取樣物理量的補償器。該控制器能可靠地運行在大諧波、非正弦電流、強干擾等任何惡劣電網環境下。獨特的自適應功能保證了電力電容的使用安全，實現了電容補償柜的自動穩定投切，有效改善電網的功率因素。

ARC 無功補償控制可檢測電網的電壓、電流、頻率、有功功率、無功功率、功率因數、電壓諧波、電流諧波，能通過手動、自動模式實現電容器投切。保護功能：過壓保護、欠壓保護、欠流保護、過諧保護、輕載保護、電容投切過流保護等功能。

技術特點：

四象限功能：可用于光伏并網用戶配電系統，主動補償無功功率，提高功率因數；

電容器電流檢測：對各回路的電容器電流實時檢測，用戶可實時掌握電容器運行狀態；

諧振頻點檢測：可監測當前工作回路的諧振頻率，與系統諧振頻率相近時發出報警；

電容運行時間檢測：統計各回路的電容運行時間，便于用戶管理；

事件記錄：對報警、投切、極值等進行記錄，方便用戶查看事件歷史記錄；

組網并機：可支持 3 個控制器主從組網并機使用，由主機統一控制，路數可達 54 路；

電容投切過流保護功能：當電容投切電流超限*，立即切除當前回路；

電流相序可調：電流采樣接線方向可通過界面設置，現場接錯線后無需修改接線。

2、靜止無功補償控制器

本產品是三相三線/三相四線混合動態濾波補償裝置，主要功能是補償用電設備工作時產生的無功電流，提高功率因數。

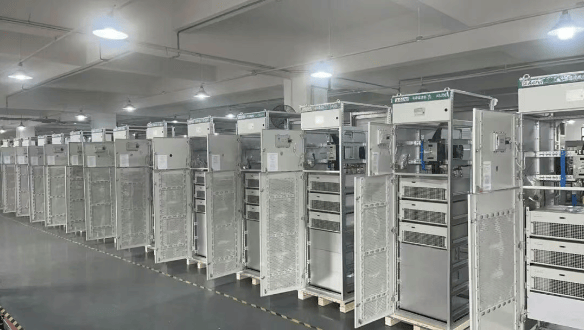

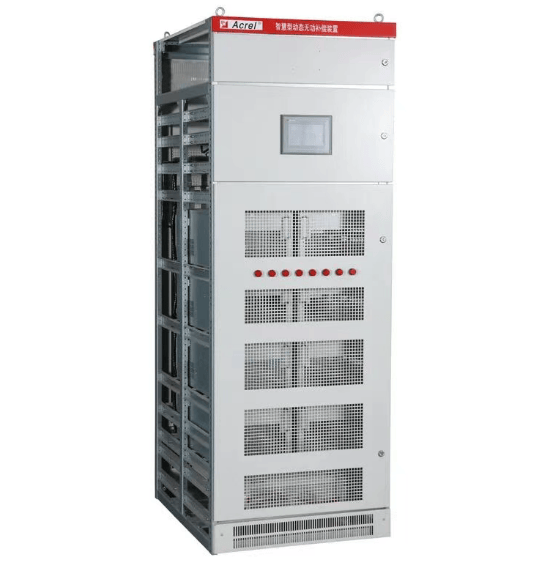

ANSVG-G-A混合動態濾波補償裝置是一種用于補償無功、諧波治理以及不平衡調節的新型電力電子裝置；智能控制系統主動根據系統的線性動態需求，自動調節模塊的輸出；ANSVG-G-A整機主要是由ANSVG-G-A模塊組成；能完成更大容量的無功功率的補償，整機通過一個7寸觸摸屏實現人機交互。觸摸屏通過RS485與ANSVG-G-A模塊進行通信。

產品特點

補償方式靈活：補償負載無功，濾除5、7、9、11、13次以內的諧波；

可治理三相不平衡；

線性補償，響應時間≤5ms；

具有人性化的人機交互界面，可通過該界面看到系統和本體的實時電能質量信息，操作簡單，可以遠控，也可以本控；采用進口IGBT，功率密度大，可靠性高；

采用DSP高速檢測和運算的數字控制系統；

監控以及顯示具備遠程通訊接口，可以通過PC機實時監控；

標準模塊化設計，縮短交付周期，同時提高了使用的可靠性和可維護性。

總結

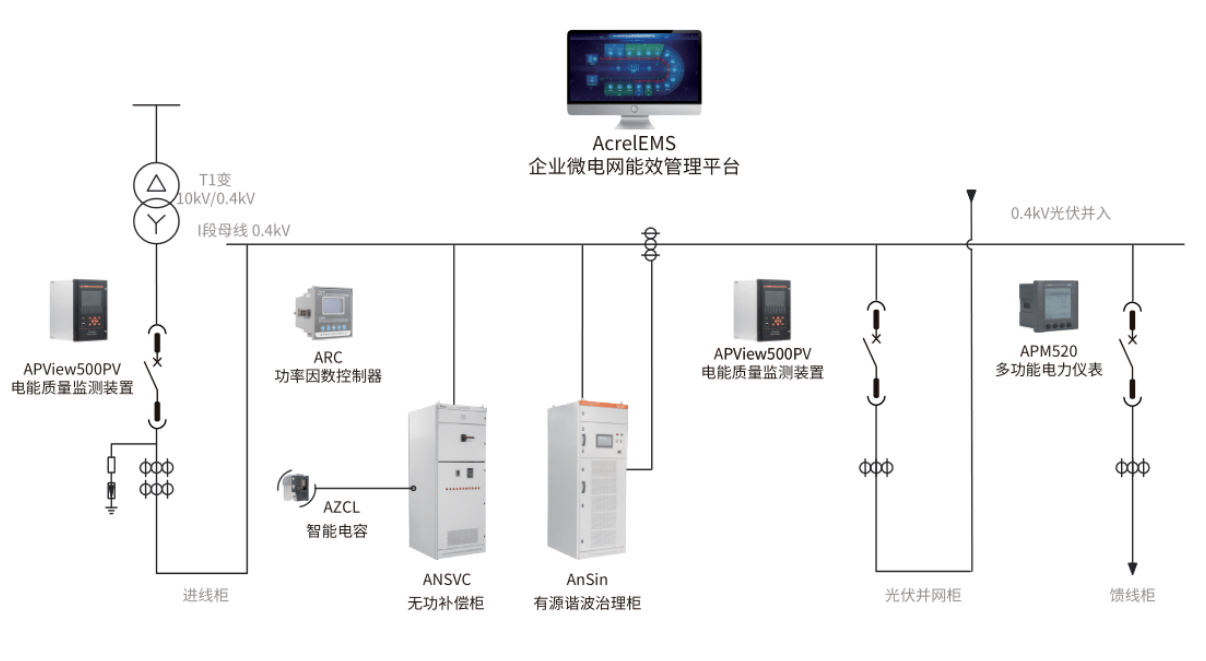

在新能源高比例接入的電網環境下，安科瑞 ARC四象限補償控制器與ANSVG靜止無功補償控制器的協同治理方案，為光伏并網系統提供了“監測-決策-執行”全閉環電能質量保障。
