產品簡介

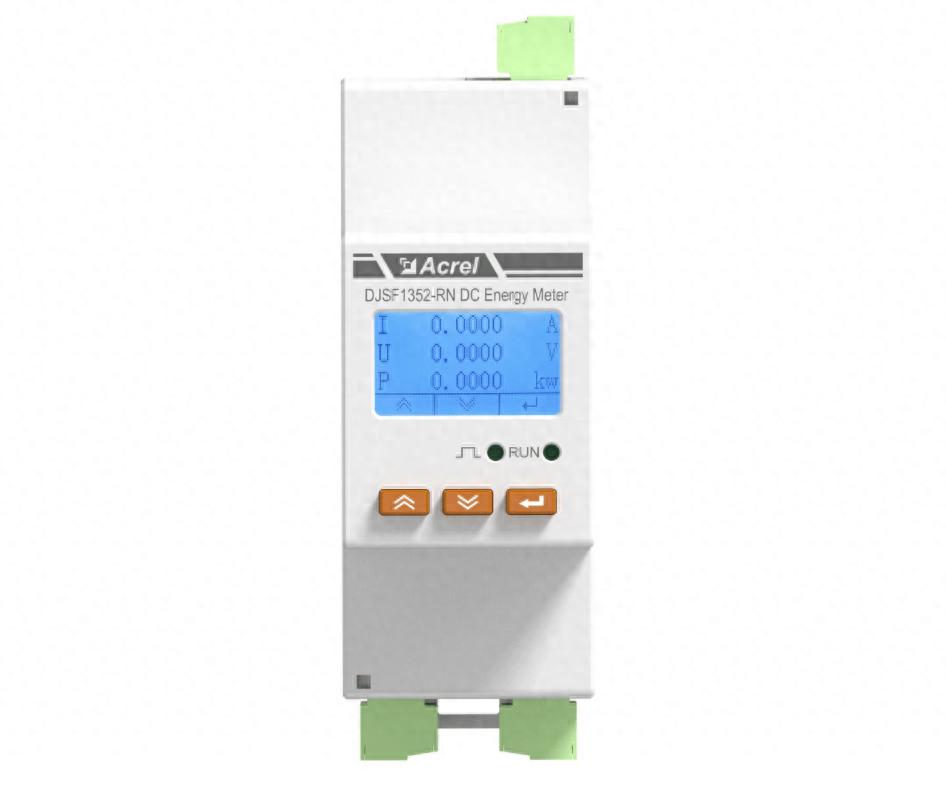

DJSF1352-RN-2 是一款高性能的導軌式直流電能表，由安科瑞電氣股份有限公司研發生產。該儀表專為直流電力系統設計，適用于直流充電樁、電信基站、太陽能光伏發電系統、儲能系統、數據中心等需要對直流電能進行精確測量與管理的場合。

該電能表采用標準的DIN 35mm導軌安裝方式，結構緊湊，安裝方便，支持RS485通訊接口，兼容Modbus-RTU、DL/T645-2007、DLT698等多種通訊協議，可實現遠程數據采集與監控，廣泛應用于智能電網、工業自動化、新能源等領域。

主要功能特點

高精度測量：0.5級精度，可測量直流電壓、電流、功率、正反向電能等參數。

寬電壓輸入范圍：支持DC 0~1000V電壓輸入，適應多種直流系統。

多種信號輸入方式：支持分流器（0~75mV）和霍爾傳感器（0~5V/0~200mA）輸入。

多功能顯示：點陣液晶屏顯示，支持多級菜單操作，可查看實時數據、費率電能、歷史數據等。

通訊功能強大：支持Modbus-RTU、DL/T645、DLT698等協議，便于集成至能源管理系統。

脈沖輸出：提供電能脈沖輸出，便于外部設備采集。

寬溫工作：工作溫度范圍-25℃～+65℃，適應惡劣環境。

安裝指南

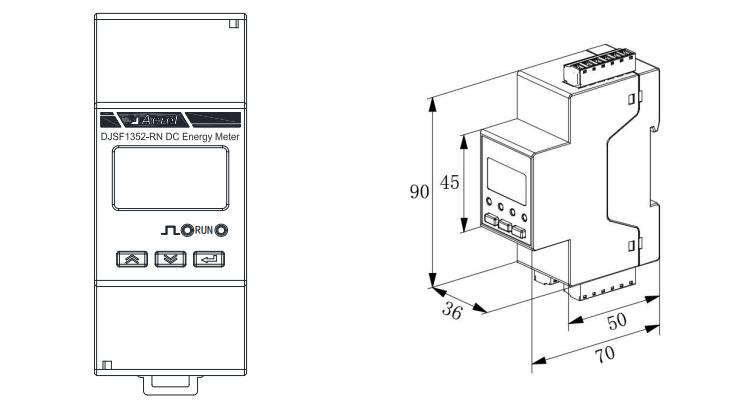

外形及安裝尺寸

采用標準的 DIN35mm 導軌式安裝

端子及接線

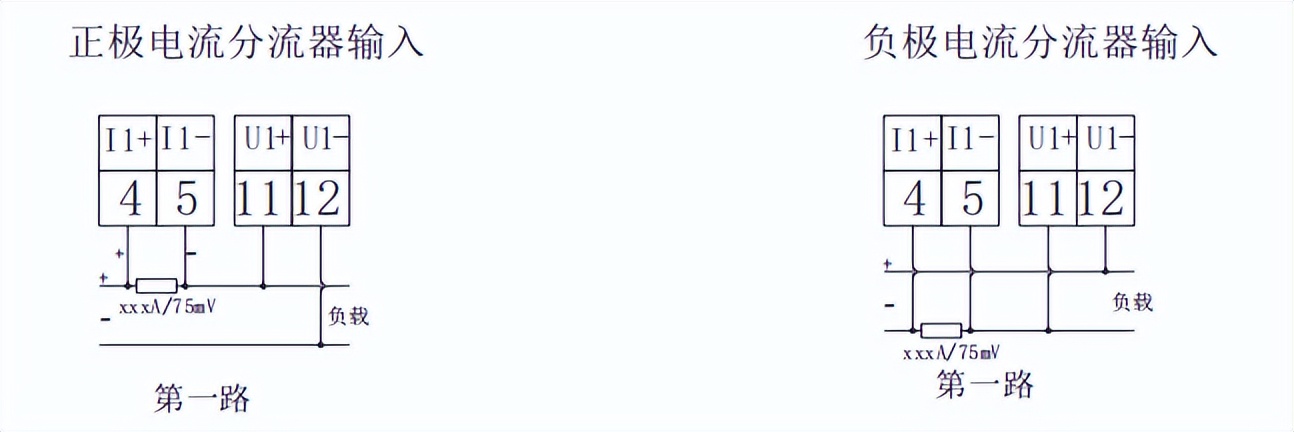

電流為分流器輸入

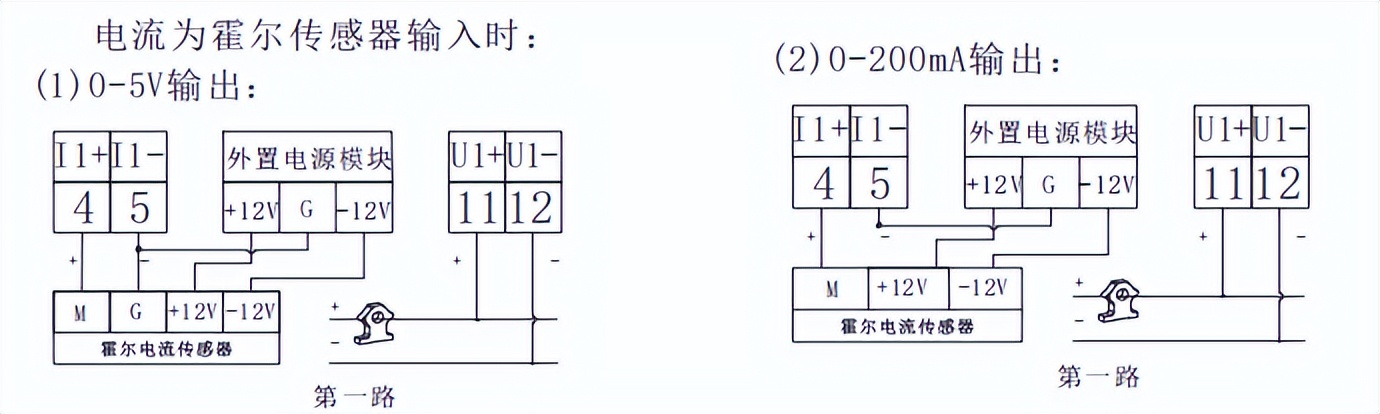

電流為霍爾傳感器輸入

典型解決方案

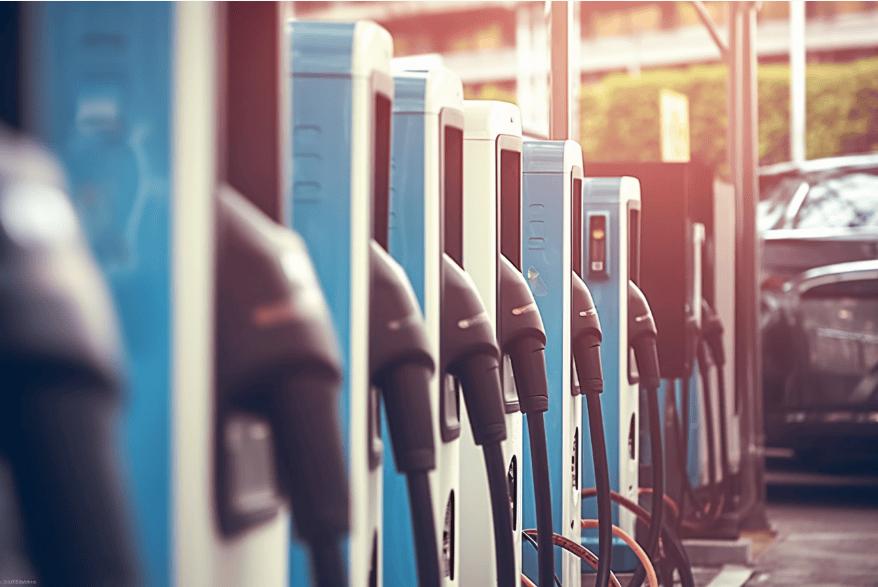

直流充電樁電能計量

在電動汽車充電樁中，DJSF1352-RN-2可用于精確計量充電過程中的直流電能消耗，支持正反向電能計量，適用于V2G（車輛到電網）場景。通過RS485上傳數據至充電樁管理系統，實現用電統計、費率計費、遠程監控等功能。

電信基站能耗管理

在電信基站中，該電能表可監測直流供電系統的電壓、電流、功率及電能數據，幫助運維人員實時掌握基站能耗情況，優化電源管理，降低運營成本。

太陽能光伏發電系統

在光伏發電系統中，DJSF135N-2可用于計量光伏陣列發出的直流電能，結合逆變器交流側電能表，實現發電量的全面監測。支持DLT645協議，可與光伏監控平臺無縫對接。

儲能系統監控

在電池儲能系統中，該表可精確測量充放電過程中的直流電能，支持雙向電能計量，幫助用戶分析儲能效率、電池健康狀態，提升系統運行可靠性。

結語

DJSF1352-RN-2導軌式直流電能表以其高精度、多功能、易集成等特點，成為直流電能測量領域的理想選擇。無論是新能源發電、工業控制還是智能用電場景，它都能提供可靠的數據支撐，助力用戶實現能源的精細化管理與高效利用。
